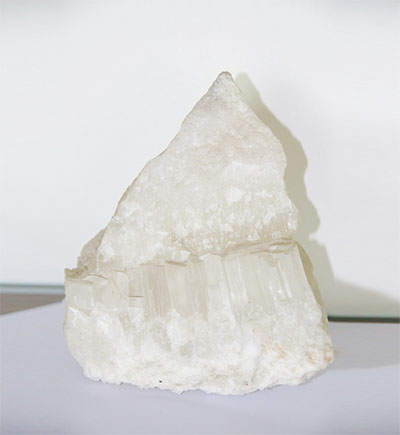

在普通和特种耐火材料中，常用的品种主要有以下几种：高纯镁砖

　　酸性

　　用量较大的有硅砖和粘土砖。硅砖是含93%以上SiO2的硅质制品，使用的原料有硅石、废硅砖等。硅砖抗酸性炉渣侵蚀能力强，但易受碱性渣的侵蚀，它的荷重软化温度很高，接近其耐火度，重复煅烧后体积不收缩,甚至略有膨胀,但是抗

　　热震性差。硅砖主要用于焦炉、玻璃熔窑、酸性炼钢炉等热工设备。粘土砖中含30%～46%氧化铝，它以耐火粘土为主要原料，耐火度1580～1770℃，抗热震性好，属于弱酸性耐火材料，对酸性炉渣有抗蚀性，用途广泛，是生产量大的一类耐火材料。

　　中性

高铝质制品中的主晶相是莫来石和刚玉，刚玉的含量随着氧化铝含量的增加而增高，含氧化铝95%以上的刚玉制品是一种用途较广的优质耐火材料。铬砖主要以铬矿为原料制成的，主晶相是铬铁矿。它对钢渣的耐蚀性好，但抗热震性差，高温荷重变形温度较低。用铬矿和镁砂按不同比例制成的铬镁砖抗热震性好，主要用作碱性平炉顶砖。

　　碳质制品是另一类中性耐火材料，根据含碳原料的成分和制品的矿物组成，分为碳砖、石墨制品和碳化硅质制品三类。碳砖是用高品位的石油焦为原料，加焦油、沥青作粘合剂，在1300℃隔绝空气条件下烧成。石墨制品(除天然石墨外)用碳质材料在电炉中经2500～2800℃石墨化处理制得。碳化硅制品则以碳化硅为原料，加粘土、氧化硅等粘结剂在1350～1400℃烧成。也可以将碳化硅加硅粉在电炉中氮气氛下制成氮化硅－碳化硅制品。

　　碳质制品的热膨胀系数很低，导热性高，耐热震性能好，高温强度高。在高温下长期使用也不软化，不受任何酸碱的侵蚀，有良好的抗盐性能，也不受金属和熔渣的润湿，质轻，是优质的耐高温材料。缺点是在高温下易氧化，不宜在氧化气氛中使用。碳质制品广泛用于高温炉炉衬（炉底、炉缸、炉身下部等）、熔炼有色金属炉的衬里。石墨制品可以做反应槽和石油化工的高压釜内衬。碳化硅与石墨制品还可以制成熔炼铜同金和轻合金用的坩埚。

　　碱性

　　以镁质制品为代表。它含氧化镁80%～85%以上， 以方镁石为主晶相。生产镁砖的主要原料有菱镁矿、海水镁砂由海水中提取的氢氧化镁经高温煅烧而成）等。对碱性渣和铁渣有很好的抵抗性。纯氧化镁的熔点高达2800℃,因此,镁砖的耐火度较粘土砖和硅砖都高。20世纪50年代中期以来，由于采用了吹氧转炉炼钢和采用碱性平炉炉顶，碱性耐火材料的产量逐渐增加，粘土砖和硅砖的生产则在减少。碱性耐火材料主要用于平炉、吹氧转炉、电炉、有色金属冶炼以及一些高温热工设备。
